КБ "Пилот" Гольф-ФР (рефлексный профиль)

Гольф-ФР разработан в 2017 г.

Гольф-ФР — это специализированный параплан для полетов с мотором. Параплан предназначен как для начинающих, так и для опытных пилотов-мотористов. В качестве прототипа Гольф-ФР был взят параплан Гольф-3: форма в плане, арка, вертикальная центровка. Форма в плане доработана с целью оптимизации баланса центровок по размаху. Добавлена одна секция. Увеличино удлинение с 5 до 5.2.

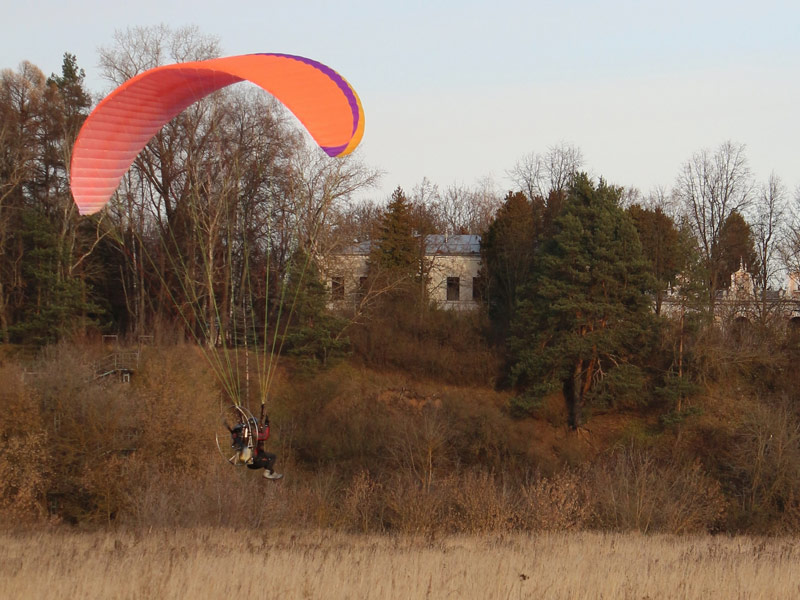

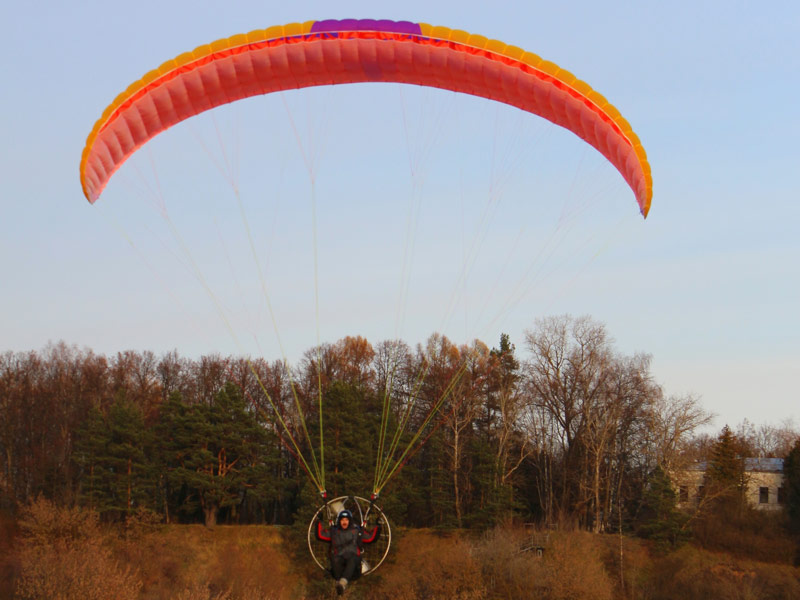

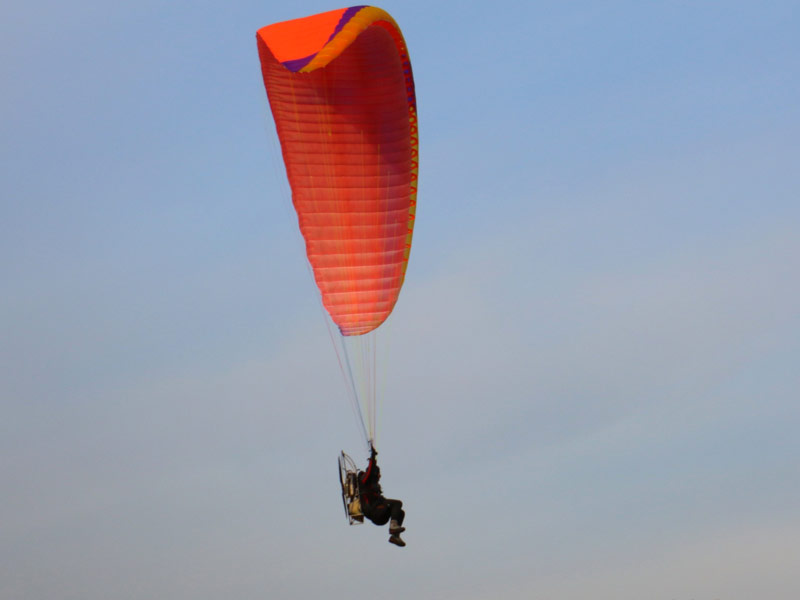

КБ Пилот Гольф-ФР. КБ Пилот Гольф-ФР. КБ Пилот Гольф-ФР.

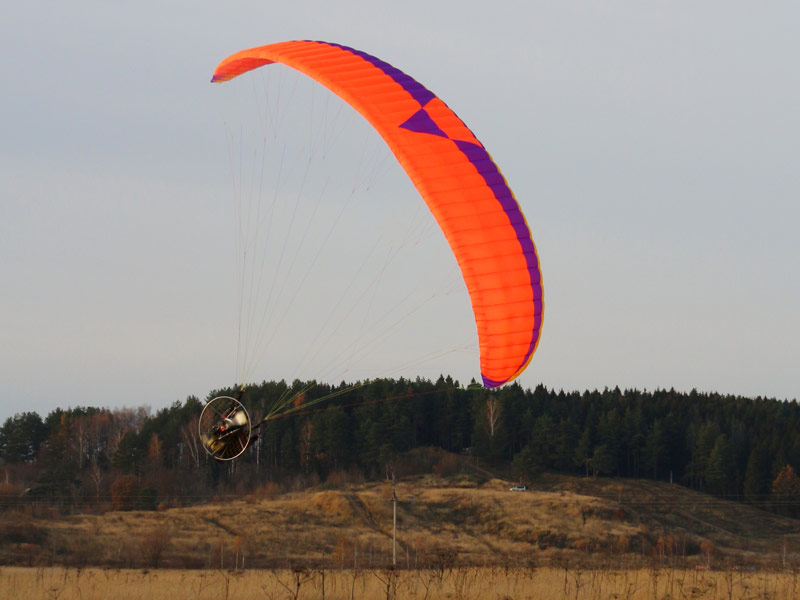

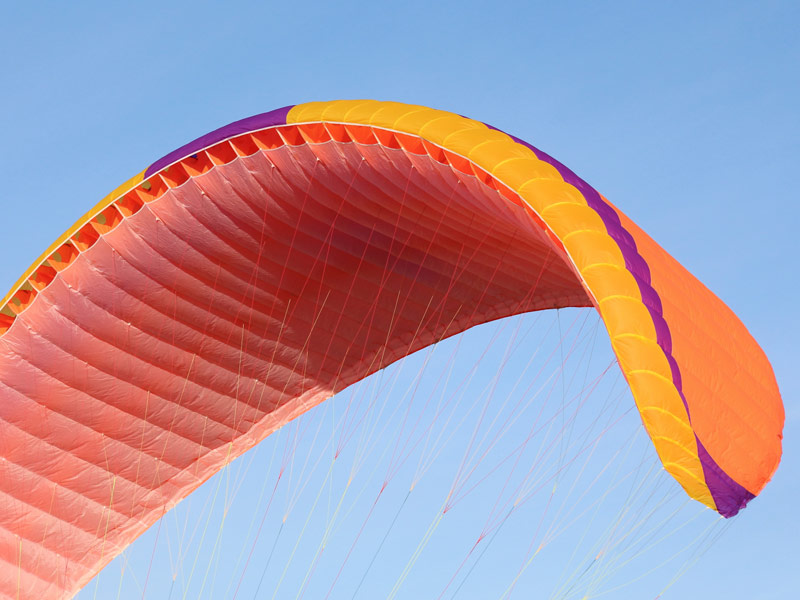

КБ Пилот Гольф-ФР. КБ Пилот Гольф-ФР. КБ Пилот Гольф-ФР. Передняя кромка купола.



Что нового в конструкции

Напряженная арка — дает дополнительную загрузку по размаху, обусловленную давлением воздуха внутри крыла.

3D крой — позволят организовать оптимальное раздутие секции, в передней части профиля.

Мини нервюры — давно забытое старое. Вспоминаем 90-е. Снижает профильное сопротивление по задней кромке.

Само-балансирующийся профиль — S-образный (Рефлексный) аэродинамический профиль с высоким коэффициентом подъемной силы.

Унисонная комбинация материалов — весь купол из нейлона: оболочка, кромки, усиления, латы и т.д.

Механизация

Триммерная система и акселератор.

Новые технологии



3D крой.

Микролаты (риджифоелы в западной терминологии).

Рифление задней кромки.

Механизация концов.

Косыночные мосты.

Напряженная арка.



Технические характеристики, цены


22
24
26
29
33
Площадь в развертке, м2
22,0
24,4
26,4
29,3
32,95
Площадь в проекции, м2
19,56
21,7
23,47
26,06
29,3
Размах в развертке, м
10,63
11,196
11,64
12,27
13,0
Размах в проекции, м
8,75
9,22
9,59
10,105
10,713
Удлинение в развертке
5,2
5,2
5,2
5,2
5,2
Удлинение в проекции
3,92
3,92
3,92
3,92
3,92
Количество секций по верхней поверхности
45
45
45
45
45
Длина строп 2-го ряда, м
-
-
-
-
-
Рядность. Свободный конец/купол
4/4
4/4
4/4
4/4
4/4
Акселератор/триммер
+/+
+/+
+/+
+/+
+/+
Диаметры строп, мм
1,2/1,7/2,0
1,2/1,7/2,0
1,2/1,7/2,0
1,2/1,7/2,0
1,2/1,7/2,0/
Полезная нагрузка (вес экипажа с винтомоторной СУ), кг
65-125 спорт
65-110
80-125
95-145
120-175
Цена
€1050
€1100
€1150
€1200
€1300
