3. Основы управления парапланом

3.4. Управление горизонтальной
скоростью полета


Вперед >

Существует три варианта управления горизонтальной скоростью полета: клевантами, триммерами и акселератором. Параплан балансируется таким образом, чтобы при отпущенном управлении его траектория снижения в штилевых условиях была наиболее пологой.

При затягивании клевант пилот подгибает заднюю кромку купола, что приводит к увеличению значений коэффициентов подъемной силы Cy и сопротивления Cx. Параплан тормозится. Поскольку коэффициент сопротивления Cx растет быстрее коэффициента подъемной силы Cy, траектория полета крыла наклоняется вниз.

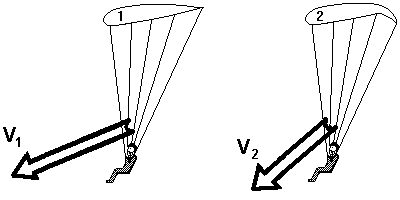

Торможение параплана клевантами
Рис. 3.3. Торможение параплана клевантами.



При торможении параплана его ориентация относительно земли не меняется, так как центры давления и тяжести расположены далеко друг от друга. А поскольку траектория полета наклоняется вниз, угол атаки крыла увеличивается. Чем глубже зажимаются клеванты, тем сильнее тормозится параплан, тем больше наклоняется к земле траектория его полета и увеличивается угол атаки.

Угол атаки не может расти бесконечно. После выхода крыла за критический угол атаки происходит срыв потока. Плавность обтекания крыла воздухом прерывается, и оно начинает, складываясь, валиться вниз и назад за спину пилота. Этот режим называется "заднее сваливание".

"Заднее сваливание" — это уже не полет, а падение!

На многих парапланах выход из сваливания проблематичен из-за непредсказуемости поведения аппарата в момент раскрытия крыла. Для того чтобы знать, до каких пор допустимо зажимать клеванты, можно смоделировать вход в сваливание на безопасно малой высоте. Необходимо прочувствовать, как ведет себя аппарат в момент входа в сваливание, и научиться возвращаться в нормальный полет до того, как параплан действительно начнет падать.

Исследование режима выполняется в тихую погоду над горизонтальной площадкой или над площадкой, имеющей небольшой наклон в направлении траектории полета.

Категорически запрещается исследовать вход в сваливание на высоте более 3-х метров над рельефом или при наличии атмосферной турбулентности.

Стартуете. Отходите от склона. Снижаетесь. На высоте 7-10 метров плавно тормозите параплан на гарантированно безопасную глубину зажатия клевант и продолжаете снижение до высоты, падение с которой не сможет привести к травме (2-3 м). Прежде чем выходить на "боевой" режим, в процессе планирования в режиме глубокого торможения, на высоте 5-7 метров убедитесь в отсутствии раскачки купола.

На высоте 2-3 метра вы продолжаете медленное торможение, зажимаете клеванты еще примерно на 5-7 см и, не выходя из торможения, приземляетесь. В первой попытке ваше крыло, скорее всего, не сорвется. Убедившись в этом, в следующем полете вы сможете ввести параплан в чуть более глубокое торможение и на высоте 2-3 метра поджать клеванты еще на 5-7 см. Так постепенно и неторопливо от полета к полету, зажимая клеванты все глубже и глубже, вы добиваетесь входа в сваливание.

Вход в сваливание вы почувствуете по резкому падению нагрузки на клевантах и, еще через мгновение, по ускорению вашего снижения.

Вспоминаем из курса аэродинамики понятие "крутка профиля крыла". Крутка профиля — это изменение углов атаки по размаху крыла. У парапланов крутка положительная. То есть углы атаки на ушах немного больше чем в середине крыла.

Срыв потока начинается на ушах купола. Пилот ощущает это по падению нагрузки на клевантах. Через мгновение срыв разовьется по всему крылу и тогда параплан начнет полноценно падать, но пока срыв не развился, серединка крыла продолжает удерживать аппарат в воздухе. В этот момент параплан уже не летит, но и еще не падает.

Дожидаться полноценного срыва и следующего за ним падения не нужно. В момент потери нагрузки на клевантах пилот должен мгновенно приподнять руки на 15-20 см и параплан, потеряв 1-1.5 метра высоты, вернется в режим глубокого торможения.

Если в момент начала срыва поднять клеванты полностью в верхнее положение, купол восстановится значительно быстрее, но далее последует мощный клевок вперед, который должен быть остановлен кратковременным энергичным поджатием клевант. Техника выхода из сваливания первым способом с одним коротким подъемом рук проще, чем если делать два точных и при этом высокоамплитудных движения. Поэтому сначала отрабатывается восстановление из срыва первым способом с коротким подъемом рук.

Позже следует освоить и второй способ с полным подъемом рук и компенсацией клевка. Дело в том, что не все парапланы выходят из срыва при коротком подъеме клевант. Это особенно актуально для старых парапланов с начавшей "дуться" тканью крыла. При учебном подрыве на безопасных 2-3 метрах это не критично. При непреднамеренном срыве в сваливание на большей высоте невыход из режима может закончиться печально.

При отработке этого упражнения следует помнить, что задача пилота состоит не в том, чтобы поскорее загнать параплан в сваливание. Сорвать крыло — дело нехитрое. Зажмите клеванты посильнее и поглубже и аппарат рухнет в первом же полете. Важно другое: необходимо понять, как ведет себя параплан в предсрывном режиме. Необходимо запомнить ощущение потери нагрузки на клевантах при входе в срыв и выработать твердые навыки по недопущению развития срыва, чтобы в дальнейших полетах понимать до какой глубины можно безопасно зажимать клеванты, а когда правильнее остановиться, чтобы не довести дело до падения и травм.

Затягивание триммеров укорачивает свободные концы задних рядов строп. Это приводит к смещению центра тяжести относительно крыла назад и увеличению угла атаки. Скорость полета уменьшается. Триммеры используются при необходимости выполнения полета на пониженной скорости в течение относительно длительного промежутка времени.

Начиная примерно с 2010 г, многие производители перестали устанавливать триммера на свободные концы парапланов. Это связано с тем, что полеты на пониженных скоростях перестали практиковаться, а спортивные парапланы в затриммированном состоянии очень неохотно восстанавливают крыло и возвращаются в нормальный полет из срывных режимов.

На парапланах, предназначенных для полетов с мотором, часто устанавливаются "минус-триммера", выполняющие функцию акселератора. Нормальное положение обычного триммера — полностью отпущен. Коннекторы строп на свободных концах находятся при этом на одном уровне. У свободных концов с минус-триммерами задний ряд удлинен и нормальное положение минус-триммера — полностью зажат. Отпускание минус-триммера ведет к удлинению заднего ряда строп, что равносильно укорачиванию переднего ряда строп акселератором.

Выжимание акселератора укорачивает передние ряды свободных концов и смещает центр тяжести по крылу вперед. Угол атаки крыла уменьшается и скорость полета увеличивается.

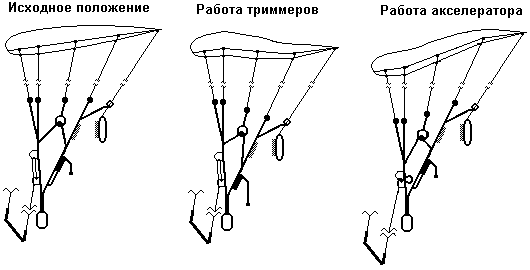

Работа триммеров и акселератора
Рис. 3.4. Работа триммеров и акселератора.
В нормальном положении свободные концы имеют одинаковую длину.
Триммер изменяет длину задних рядов. Акселератор укорачивает передние ряды.



Пользоваться акселератором следует с определенной осторожностью. При выдавливании акселератора крыло выводится на минимальные углы атаки. Если при этом параплан попадает в резкий нисходящий потокили область турбулентности, еще больше уменьшающих угол атаки, то это может привести к подворачиванию передней кромки. Причем чем больше скорость параплана, тем жестче и резче происходит сложение.

При полете на максимальной скорости вероятность подворачивания передней кромки купола увеличивается!

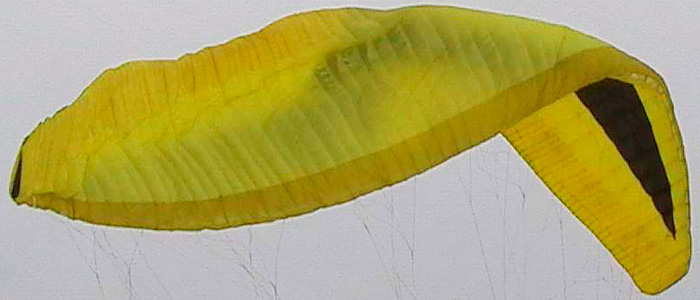

Сложение крыла параплана по передней кромке
Рис. 3.5. Сложение крыла параплана по передней кромке.



Управление парапланом при полете с выжатым акселератором имеет существенную особенность. Если у вас возникнет необходимость в энергичном маневре, и вы чрезмерно решительно потянете клеванту, изгиб задней кромки создаст на куполе мощный момент на пикирование. Крыло параплана может нырнуть вперед и сложиться по передней кромке.

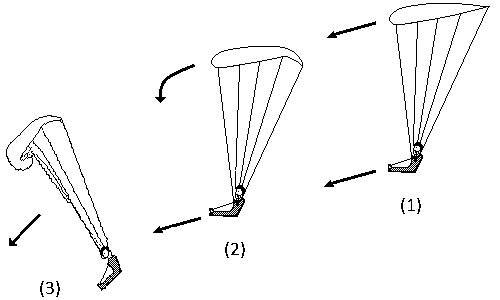

Фронтальное сложение крыла параплана
Рис. 3.6. Фронтальное сложение крыла параплана при зажатии клевант
во время полета с выжатым акселератором.
(1) — стабильный полет на максимальной скорости с выжатым акселератором.
(2) — поджатие клеванты приводит к "нырку" крыла вперед и вниз .
(3) — фронтальное сложение крыла параплана.



При полете на максимальной скорости управлять парапланом следует не клевантами, а задними рядами свободных концов, поджатие которых момент на пикирование крылу не создает. Выполнять все маневры нужно плавно и начинать их заблаговременно. Помните, что допустимые хода управления задними рядами в разы меньше чем при управлении клевантами. Поэтому полеты с управлением парапланом за задние ряды требуют от пилота предварительной тренировки.

Доступные режимы полета параплана удобно смотреть по графику поляры скоростей (не путать с "полярой крыла" из курса аэродинамики). Поляра скоростей показывает связку горизонтальной и вертикальной скоростей в зависимости от режима полета, устанавливаемого клевантами, триммерами или акселератором.



Поляра скоростей параплана "Танго" Московской фирмы Параавис
Рис. 3.7. Поляра скоростей параплана "Танго" Московской фирмы Параавис (разработка 1999 г).



На поляре скоростей можно выделить 4 характерные точки:

  1. минимальная горизонтальная скорость;
  2. минимальная вертикальная скорость;
  3. минимальный наклон траектории полета;
  4. максимальная горизонтальная скорость.

Обычно параплан настраивается производителем на скорость, соответствующую минимальному наклону траектории полета (точка 3) или чуть большей, если сильно нужна маневренность. Это дает максимальную дальность планирующего полета в штилевых условиях при полностью отпущенном управлении.

Если полететь чуть медленнее, можно немного уменьшить скорость снижения (точка 2). В воздухе вы продержитесь дольше, но дальность планирующего полета будет меньше, чем на режиме минимального наклона траектории. Режим минимального снижения интересен, когда восходящих потоков нет или они очень слабые и пилоту нужно продержаться в воздухе максимальное время в ожидании достаточно сильного потока для продолжения набора высоты.

Если еще сильнее затормозить параплан, траектория полета наклонится вниз еще больше и упрется в ограничение по минимальной скорости за которым стоят срыв потока и падение параплана в заднем сваливании (точка 1).

Полет на максимальной скорости также сопровождается увеличением наклона траектории планирования. Кинетическую энергию скорости безмоторный параплан может получить только за счет быстрого расходования потенциальной энергии высоты. Чем больше скорость — чем круче траектория снижения. Правая граничная точка поляры (точка 4) определяется способностью крыла параплана держать форму на минимальных углах атаки и максимальных скоростях.

Если в расчет траектории включается ветер, кривая поляры смещается на величину скорости ветра вправо при попутном ветре или влево при встречном. При полете с попутным ветром, для получения наиболее пологой траектории, следует слегка притормозить параплан и поставить его на режим полета ближе к скорости минимального снижения. При полете со встречным ветром нужен акселератор. Представьте себе, что скорость встречного ветра оказалась равна балансировочной скорости параплана. Параплан в этом случае будет относительно земной поверхности опускаться вертикально вниз. Любая прибавка горизонтальной скорости полета, даже при самом большом увеличении скорости снижения, позволит параплану хоть как-то, но начать двигаться вперед.

В полете на акселераторном режиме наиболее ярко проявляется различие в летных характеристиках учебных и спортивных парапланов. О влиянии облика крыла на его летные возможности мы поговорим немного позже, а пока заметим, что, когда учебный параплан при полете против предельного ветра на выжатом акселераторе лишь немного прибавляет скорости, но в основном продолжает сыпаться вниз, спортивное крыло уверенно летит вперед.
