КБ "Пилот" Гольф-4
КБ "Пилот" Гольф-4 разработан в 2020 г.
КБ "Пилот" Гольф-4 — это переработанный
и улучшенный Гольф третьей серии. Теперь он летит лучше, дальше, выше.
Ключевые отличия от предшественника: 3 ряда строп по куполу,
мини-нервюры в задней кромке, более развитая система микролат-риджифоилов,
применение диагонального кроя, прогнутая уравновешенная геометрия
воздухозаборников, увеличенное удлинение крыла.

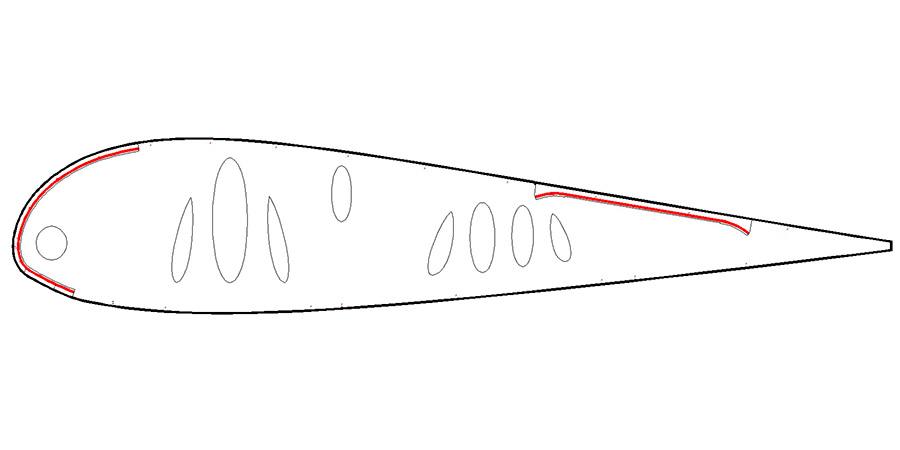

Микролаты-риджифоилы.

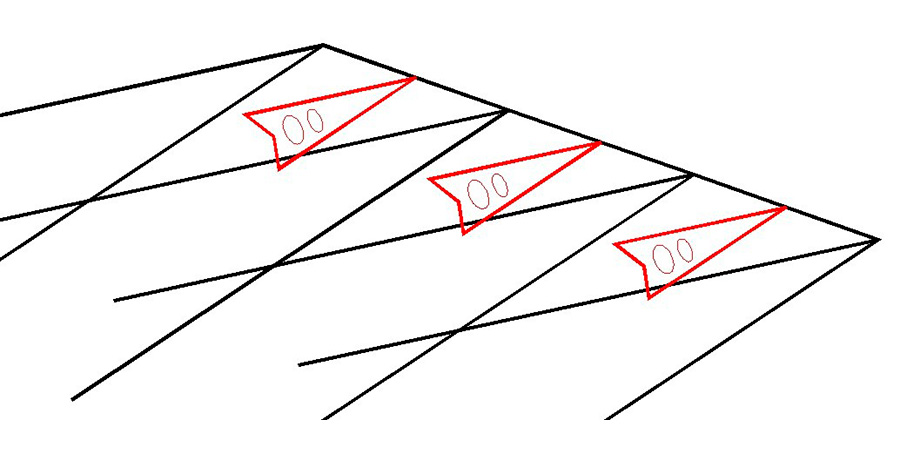

Мини-нервюры.
|
Все перечисленные решения направлены на оптимизацию аэродинамики
КБ "Пилот" Гольф-4 с целью повысить дальность
полета. Уменьшение количества строп снижает лобовое сопротивление,
напрямую входящее в полное сопротивление, и составляющее в нем долю
до 20%. Мини-нервюры снижают величину, так называемого, донного
сопротивления, делая более гладким обтекание задней кромки параплана.
Особый, прогнутый крой геометрии воздухозаборника исключает
вибрационное наполнение пограничного слоя вихревой структурой на
нижней поверхности и затягивает набухание пограничного слоя, а это,
в свою очередь, оказывает влияние на качество обтекания всего профиля
во всем диапазоне рабочих углов атаки. Развитая структура микролат
удерживает геометрию аэродинамического профиля в заданных пределах и
снижает влияние искажения геометрии на все характеристики
аэродинамического профиля и уменьшает турбулентность пограничного
слоя на верхней поверхности параплана. Увеличение удлинения снижает
индуктивную часть полного сопротивления.
Пилотирование
Безопасность сохранилась в тех же рамках, что и у Гольфа третьей
серии, Немного уменьшена балансировочная скорость, но зато расширен
диапазон скоростей. Это в целом благоприятно сказалось на парящих
возможностях КБ "Пилот" Гольф-4. Управляемость
не пострадала и даже стала более дружелюбной.
В ходе испытаний выявлено очевидное преимущество применения с
КБ "Пилот" Гольф-4 подвесных систем лежачего
типа. Как известно, геометрия пилота в подвесной существенно влияет
на полетные характеристики. В лежачей подвесной системе летается
значительно качественнее чем в сидячей. Надо отметить, что
эффективность лежачей подвесной с предыдущим Гольфом не так заметна
как с Гольфом 4-го поколения.
Конструктив

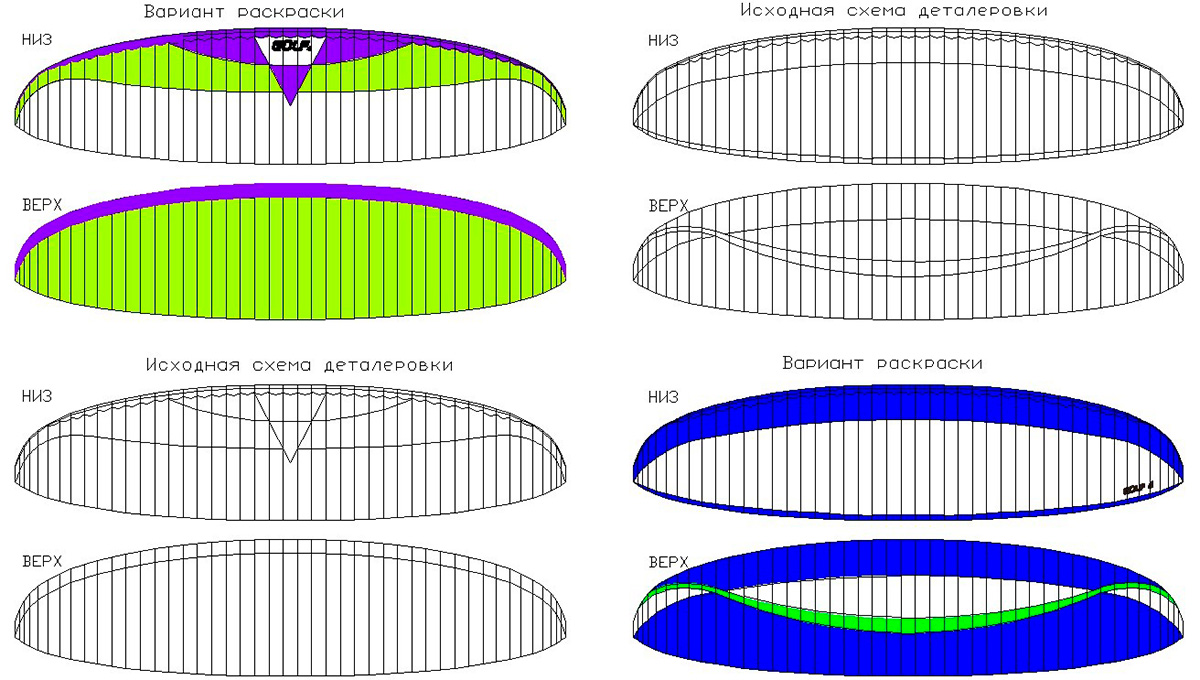

Помимо основных конструктивных особенностей опционально предлагается
несколько вариантов дизайна оболочки купола, исполнение стропной и
свободных концов, и также возможность применения облегченной ткани.
Уже традиционно для КБ "Пилот" Гольф-4 применяется
прецизионный машинный раскрой на ЧПУ оборудовании. Применение унисонной
компоновки материалов. Применение предмонтажа для более качественного
позиционирования деталей.
Технические характеристики, цены
Современные реалии параглайдинга диктуют необходимость
оптимального подбора площади параплана. По этой причине для
КБ "Пилот" Гольф-4 предлагается линейка с
большим количеством доступных площадей. Это позволяет оптимально
подобрать размер крыла под вес пилота и его снаряжение.
| |
24 |
25 |
26 |
27 |
28 |
29 |
31 |
32 |
| Площадь в развертке, м2 |
23,50 |
24,60 |
25,60 |
26,60 |
27,60 |
28,63 |
30,60 |
32,00 |
| Площадь в проекции, м2 |
20,68 |
21,65 |
22,53 |
23,41 |
24,29 |
25,19 |
26,93 |
28,16 |
| Размах в развертке, м |
10,95 |
11,20 |
11,43 |
11,65 |
11,86 |
12,08 |
12,49 |
12,77 |
| Размах в проекции, м |
8,90 |
9,11 |
9,29 |
9,47 |
9,64 |
9,82 |
10,16 |
10,39 |
| Удлинение в развертке |
5,10 |
5,10 |
5,10 |
5,10 |
5,10 |
5,10 |
5,10 |
5,10 |
| Удлинение в проекции |
3,83 |
3,83 |
3,83 |
3,83 |
3,83 |
3,83 |
3,83 |
3,83 |
| Масса параплана, кг |
5,00 |
5,30 |
5,60 |
5,90 |
6,20 |
6,50 |
6,80 |
7,10 |
| Взлетная масса мин, кг |
53,0 |
58,7 |
64,3 |
70,1 |
76,4 |
83,4 |
94,4 |
104,6 |
| Взлетная масса макс, кг |
73,0 |
78,7 |
84,3 |
90,1 |
96,4 |
103,4 |
114,4 |
124,6 |
| Рядность по куполу. |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Количество секций |
45 |
45 |
45 |
45 |
45 |
45 |
45 |
45 |
| Акселератор/триммер |
+/- |
+/- |
+/- |
+/- |
+/- |
+/- |
+/- |
+/- |
| Диаметры строп, мм |
1,2
1.7
2.0 |
1,2
1.7
2.0 |
1,2
1.7
2.0 |
1,2
1.7
2.0 |
1,2
1.7
2.0 |
1,2
1.7
2.0 |
1,2
1.7
2.0 |
1,2
1.7
2.0 |
| Диаметры строп (опция), мм |
0,5
1.0
1.2 |
0,5
1.0
1.2 |
0,5
1.0
1.2 |
0,5
1.0
1.2 |
0,5
1.0
1.2 |
0,5
1.0
1.2 |
0,5
1.0
1.2 |
0,5
1.0
1.2 |
| Схема управления |
2D |
2D |
2D |
2D |
2D |
2D |
2D |
2D |
| Схема управления (опция) |
3D |
3D |
3D |
3D |
3D |
3D |
3D |
3D |
| Цена |
129580 руб |
132820 руб |
136059 руб |
139299 руб |
142538 руб |
145778 руб |
154242 руб |
157482 руб |

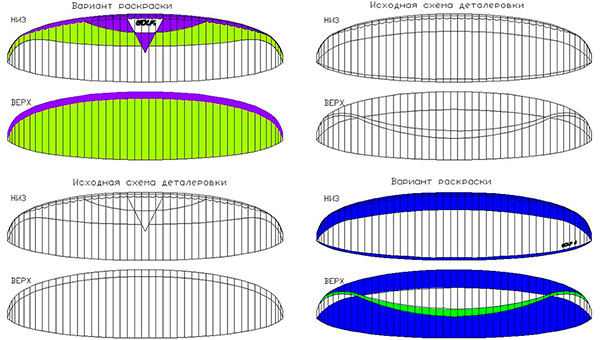

Стандартные расцветки

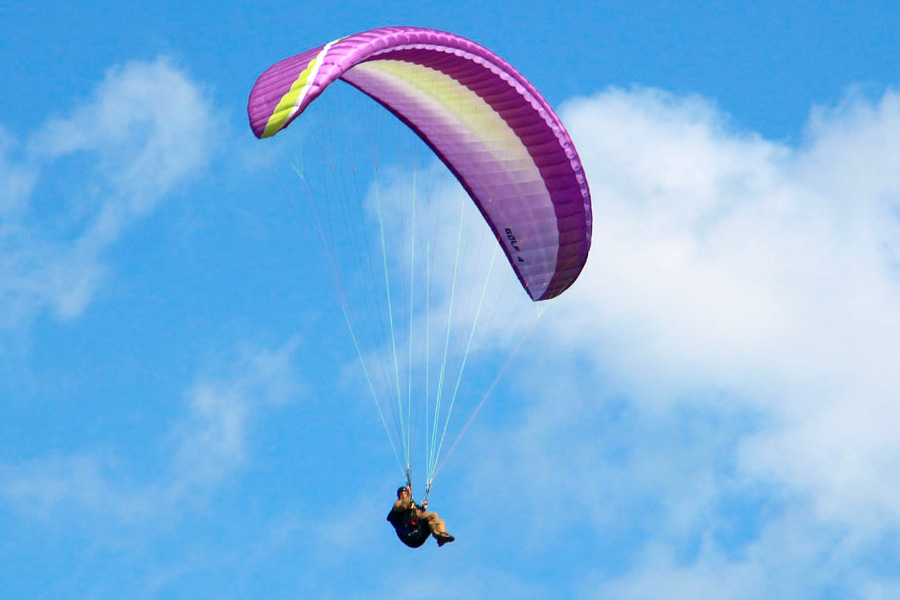

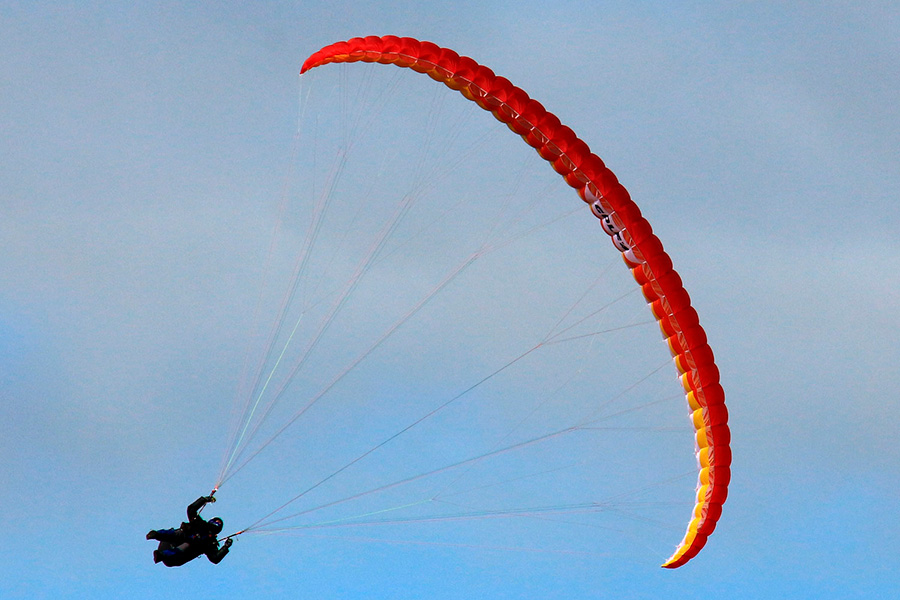

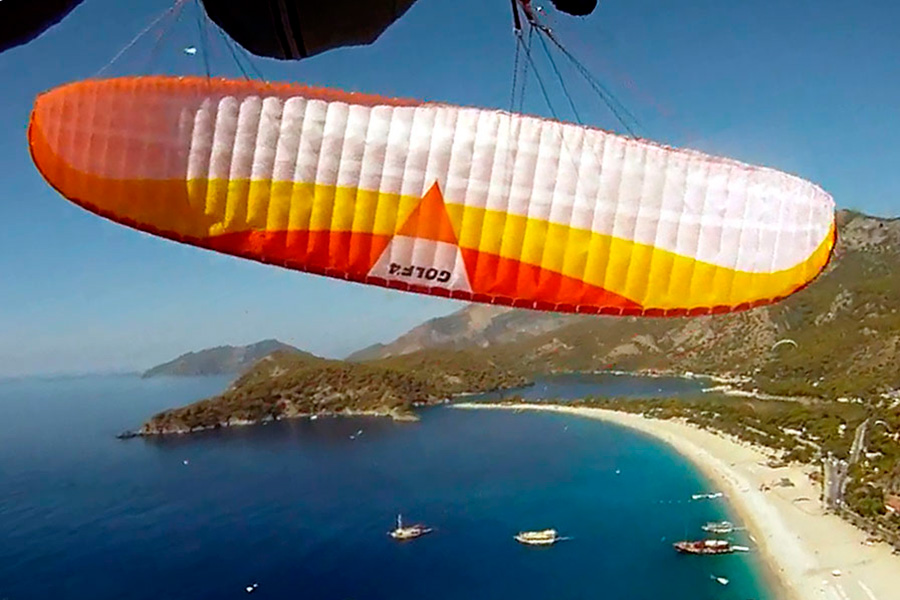

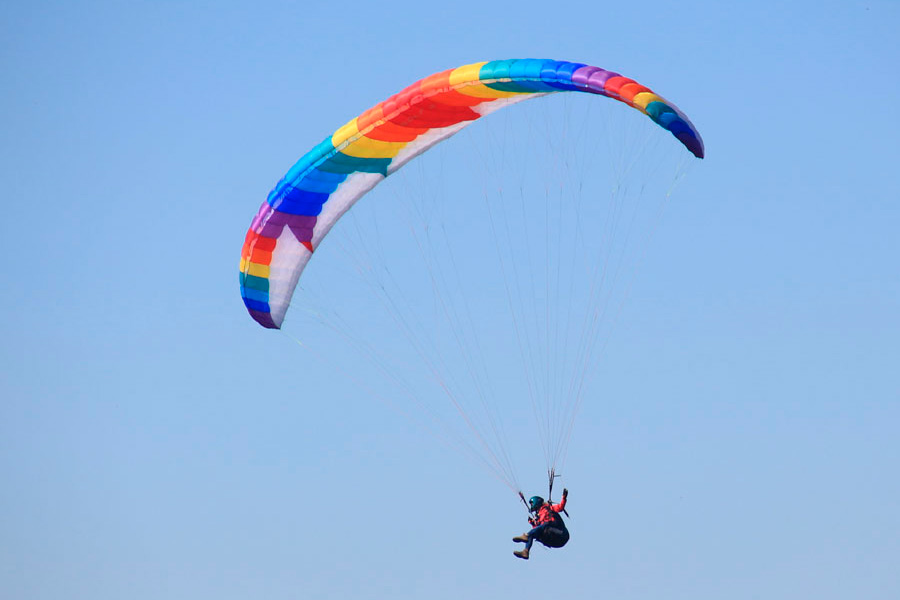

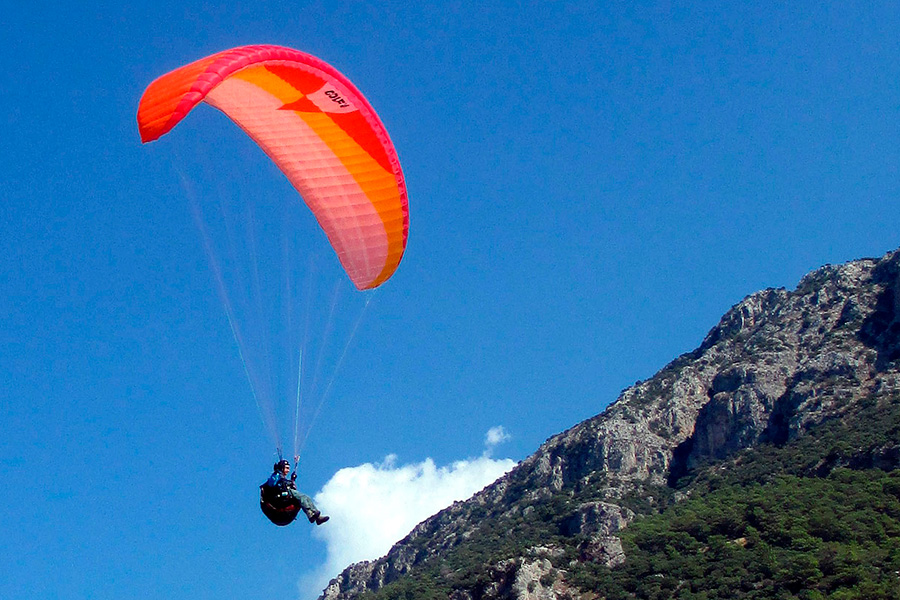

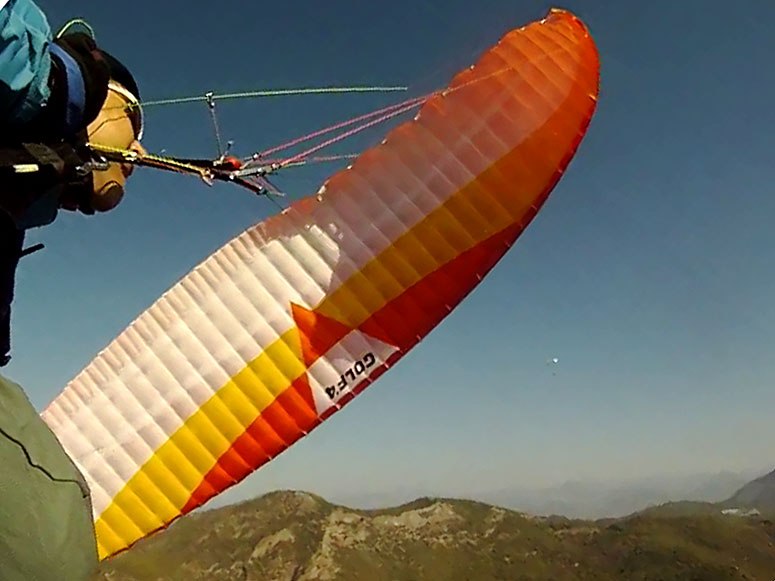

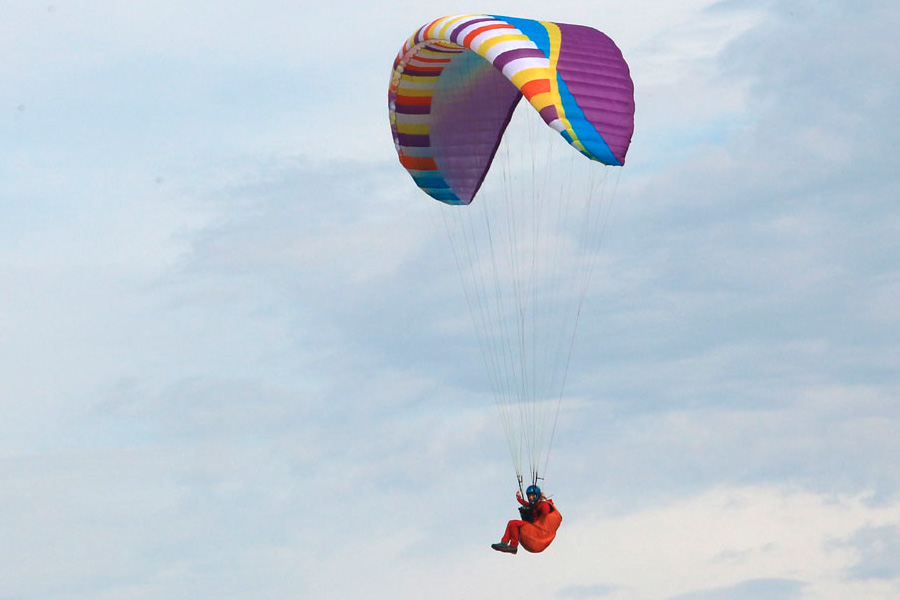

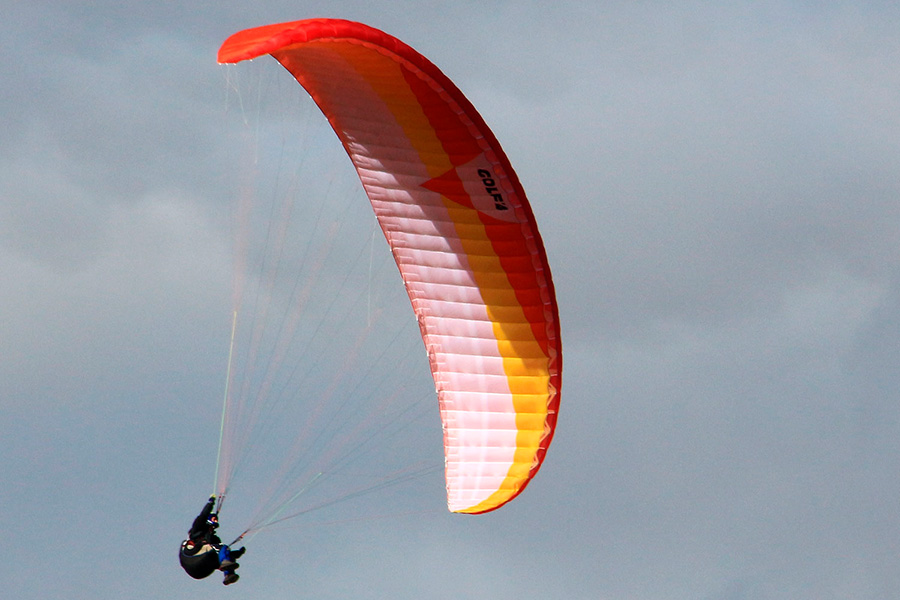

Еще немного фотографий
|
